همان طور که می دانید ابزارهای بخش شیت متال سالیدورک برای مدلسازی محصولات و قطعاتی که با ورق های فلزی تولید می شوند، استفاده می شوند.

برای اینکه یک پروژه را در محیط ورقکاری و شیت متال سالیدورک آغاز کنیم راه های مختلفی وجود دارد. مثلا استفاده از یک ورق خام مسطح، یا تبدیل یک مدل توپر به پوسته و تبدیل پوسته به ورق یا… .

اما یکی از راه های آغاز مدلسازی در فضای شیت متال سالیدورک، استفاده از ابزار Base flange/tab است. با استفاده از این گزینه می توانیم یک ورق خام اولیه ایجاد کنیم تا در مراحل بعدی فرایندهای دیگری مثل خم کردن، برش زدن، سوراخ کردن، فیلت زدن و … را بر روی این ورق خام پیاده کنیم و مدل مورد نظر خودمان را تشکیل بدهیم.

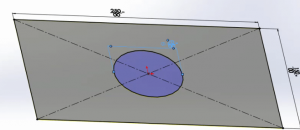

قبل از استفاده از این ابزار باید طرح دوبعدی مورد نظرمان را در فضای Sketch رسم کنیم. اگر طرح ما یک محیط بسته داشته باشد (مثلا مستطیل) این ابزار ورقه ای ایجاد می کند که طرح ترسیمی ما، مرزهای آن خواهد بود. به تصویر زیر توجه کنید. یک مستطیل رسم کرده ایم که دایره ای در وسط آن قرار دارد.

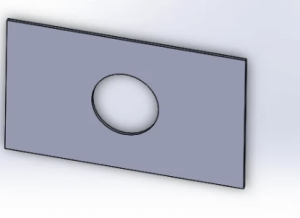

با استفاده از Base flange/tab  مساحت بین مستطیل و دایره به یک ورقه فلزی با ضخامت دلخواه ما تبدیل خواهد شد. دقیقا مطابق تصویر زیر:

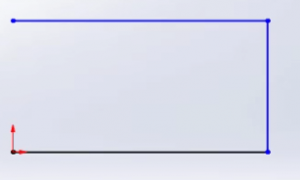

حالا فرض کنید که با استفاده از Line محیط بازی را به شکل زیر رسم کرده ایم.

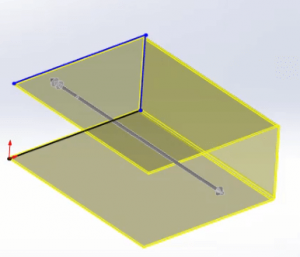

در این صورت با استفاده از دستور Base flange/tab در شیت متال سالیدورک، مدل زیر به دست خواهد آمد:

همان طور که مشاهده می کنید در راستای عمود بر صفحه ترسیم دوبعدی، خطوط امتداد یافته اند. میزان این امتداد و اندازه ضخامت را هم ما در منوی سمت چپ تعیین می کنیم.

تمامی این نکات و سایر جزئیات مربوط به دستور Base flange/tab در شیت متال سالیدورک به صورت کاملا دقیق در ویدیوی بالا موجود است. توصیه می کنم آن را از دست ندهید.
