اکثر ما با رسم Sketck (اسکچ) دو بعدی در سالیدورک به صورت کلی آشنایی داریم. در این قسمت به بررسی 3D Sketch یا اسکچ سه بعدی در سالیدورک می پردازیم. با استفاده از محیط اسکچ سه بعدی در سالیدورک می توانیم خطوطی اولیه و پایه ای مدل خود را در یک فضای سه بعدی رسم کنیم. مثلا یک چیزی شبیه به تصویر زیر!

حالا این خطوط که در فضای سه بعدی رسم شده اند، چه کاربردی دارند؟ یکی از کاربردها، طراحی سیستم لوله کشی و پایپینگ است. ابتدا با استفاده از خطوط در فضای سه بعدی مسیر لوله ها را مشخص می کنیم و سپس سطح مقطع لوله را رسم می کنیم تا در طول خطوط امتداد پیدا کند. (نحوه رسم این لوله ها در ویدیوی این  صفحه بررسی شده است.)

کاربرد دیگر اسکچ سه بعدی در سالیدورک ، ایجاد سازه ها با استفاده از ابزارهای بخش weldment است. طرح اولیه یک سازه را می توانیم با استفاده از رسم خطوط در محیط سه بعدی ایجاد کنیم و سپس مقاطع سازه را مشخص نماییم.

برای آغاز کار باید به جای اسکچ دو بعدی، همانند تصویر زیر، اسکچ سه بعدی یعنی 3D Sketch را انتخاب کنیم.

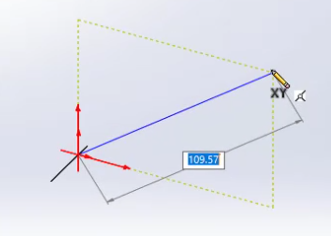

حالا می توانیم ابزارهای مورد نظر خودمان را از بین ابزارهای اسکچ انتخاب کنیم. مثلا ابزار Line در سالیدورک را انتخاب می کنیم. در این حالت باید مشخص شود که در کدام صفحه از بین صفحات xy و yz و xz خط رسم شود. به صورت پیش فرض ترسیمه ها بر روی صفحه xy رسم می شود. نام صفحه فعال در زیر کرسر ماوس نوشته می شود. برای رفتن به صفحه بعدی اسکچ سه بعدی در سالیدورک، باید کلید Tab از صفحه کلید را بزنیم.

همانند حالت دوبعدی، در اسکچ سه بعدی در سالیدورک هم می توانیم بین ترسیمه ها قیدهایی را ایجاد کنیم. در تصویر زیر تعدادی از این قیدها را مشاهده می کنید که در ویدیوی آموزشی این صفحه به صورت کامل معرفی شده اند.

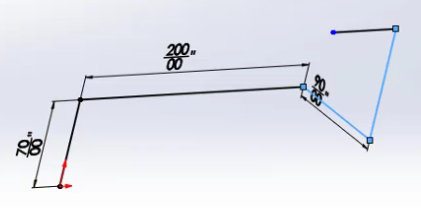

همچنین می توانیم با استفاده از ابزار Smart Dimension اندازه هر کدام از المان ها را مشخص نماییم.

مشاهده می کنید که می توانیم از ابزار Fillet هم برای گرد کردن گوشه ها استفاده کنیم.

توجه کنید که در اسکچ سه بعدی در سالیدورک هم می توانیم از سایر ابزارهای بخش Sketch استفاده کنیم ولی در مثالی که انجام دادیم، تنها از ابزار Line استفاده کردیم. چون برای ترسیم اسکلت کلی سازه های weldment و سیستم های لوله کشی که مهم ترین کاربردهای اسکچ سه بعدی در سالیدورک محسوب می شوند، بیشترین نیاز ما به همین ابزار Line است.

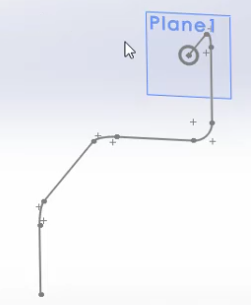

پس از ترسیم اسکلت اولیه می توانیم به عنوان مثال سطح مقطع یک لوله را رسم کنیم و آن را در امتداد خطوط رسم شده امتداد دهیم. در واقع از خطوط ترسیمی به عنوان مسیر استفاده می کنیم.

 پس از این با استفاده از دستور Sweep می توانیم مدل زیر را ایجاد نماییم.
