همان طور که حتما می دانید، برای آغاز ایجاد یک پروژه در سالیدورک، اولین قدم ایجاد یک طرح یا ترسیمه دوبعدی است. در سالیدورک برای ایجاد مدل های سه بعدی، باید حتما یک طرح دو بعدی داشته باشیم تا به آن حجم و ضخامت بدهیم.

برای رسم طرح های دوبعدی، ابزارهای زبانه Sketch به ما کمک خواهند کرد! یکی از مهم ترین ابزارهای این بخش ابزار Line سالیدورک است که برای رسم انواع خط ها و پاره خط ها مورد استفاده قرار می گیرد. در این مطلب قصد داریم علاوه بر توضیح نحوه آغاز به کار در Sketch سالیدورک، انواع تکنیک ها و نکات مرتبط با دستور Line سالیدورک را بررسی کنیم. در متن این مقاله به صورت مختصر و مفید درباره این موضوعات بحث کرده ایم. برای آگاهی بیشتر از جزئیات، سعی کنید حتما دو فیلم آموزشی را که در ادامه این مطلب آمده است، مشاهده بفرمایید.

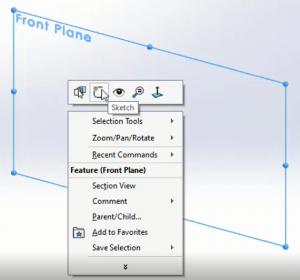

در گام اول باید یک صفحه را انتخاب کنیم که طرح دوبعدی ما روی آن رسم شود. چون در قدم صفر قرار داریم، فقط می توانیم یکی از صفحات Front، Top و یا Right را انتخاب کنیم. برای اینکار روی نام صفحه مد نظرمان در نمودار درختی (مثلا در تصویر زیر Front plane) و یا روی صفحه در محیط گرافیکی نرم افزار (مطابق تصویر) کلیک راست می کنیم و گزینه Sketch را مطابق تصویر انتخاب می کنیم تا ابزارهای رسم دوبعدی یا همان Sketch سالیدورک در صفحه فوق فعال شوند.

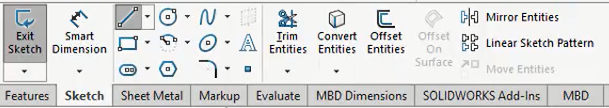

در قدم بعدی ابزار Line را در زبانه Sketch مطابق تصویر انتخاب می کنیم.

اگر روی مثلث کنار این ابزار کلیک کنیم، زیر مجموعه های آن نمایش داده می شوند. گزینه اول یعنی Line برای رسم پاره خط های پیوسته در Sketch سالیدورک به کار می رود. گزینه دوم یعنی Centerline برای رسم خطوط کمکی و گزینه سوم یعنی Midpoint هم برای رسم یک پاره خط از نقطه وسط آن استفاده می شوند.

اگر ابزار Line یعنی همان گزینه اول را انتخاب کنیم، با کلیک روی صفحه نقطه ابتدایی پاره خط مشخص می شود. با کلیک دوم می توانیم نقطه انتهایی پاره خط فوق را در این صفحه از سالیدورک تعیین کنیم. با کلیک های بعدی می توانیم زنجیره ای از پاره خط ها را برای ایجاد یک محیط باز یا بسته ایجاد کنیم. (در فیلم های آموزشی همین صفحه به صورت مفصل توضیح داده شده است.)

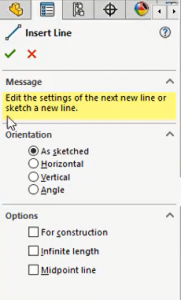

در هنگام انتخاب ابزار Line ، کادر مربوط به تنظیمات آن در سمت چپ محیط سالیدورک ظاهر می شود. با انتخاب هر یک از گزینه ها، خطی با مشخصات انتخاب شده رسم می شود.

گزینه های مربوط به این کادر عبارتند از:

As Sketched: حالت پیش فرض که در هنگام فعال بودن آن مطابق توضیحات بالا خطوط رسم می شوند.

Horizontal: خط به صورت افقی رسم می شود.

Vertical: خط به صورت عمودی رسم می شود.

Angle: خط با زاویه مشخصی رسم می شود.

For Cunstruction: به صورت خط چین به عنوان خط کمکی رسم می شود. معادل حالتی است که گزینه Centerline را انتخاب می کردیم.

Infinite Length: یک خط نامحدود رسم می کند. (از دو طرف تا بی نهایت امتداد خواهد داشت.)

Midpoint Line: یک پاره خط را از وسط آن رسم می کند.

برای آشنایی با جزئیات هر کدام از این دستورها، پیشنهاد می کنیم حتما دو فیلم آموزشی این صفحه را هم مشاهده کنید.
