ایجاد فیلت (fillet) و چمفر (chamfer) در ترسیم دوبعدی سالیدورک + فیلم آموزشی
برای گرفتن تیزی اطراف یک مدل و قطعه در صنعت، از روش های مختلف از جمله گرد کردن (اصطلاحا R زدن) و پخ زدن استفاده می شود. ابزارهای فیلت (fillet) و چمفر(chamfer) در سالیدورک می توانند در این کار به ما کمک کنند.
این نکته را در نظر بگیرید که ایجاد چمفر(chamfer) و فیلت (fillet) در سالیدورک، هم در حالت ترسیمات دوبعدی امکان پذیر است و هم ایجاد آن بر روی مدل های سه بعدی ممکن است. در این قسمت ما صرفا کارکرد این ابزارها را در ترسیمات دوبعدی بررسی می کنیم.
مطابق تصویر می توانیم دستور فیلت (fillet) یا چمفر(chamfer) را انتخاب کنیم.
فیلت (fillet) در سالیدورک

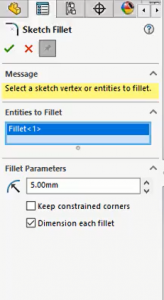

پس از انتخاب دستور فیلت (fillet) کادر زیر در سمت چپ باز می شود.

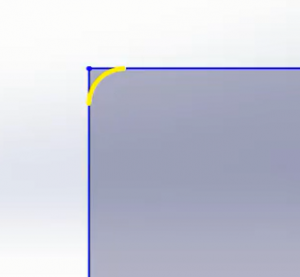

در کادر آبی بالا گوشه یا گوشه های مد نظر را انتخاب می کنیم. برای انتخاب کافی است روی گوشه مد نظرمان در محیط گرافیکی کلیک کنیم. در ادامه در همین کادر، اندازه شعاع را هم وارد می کنیم.

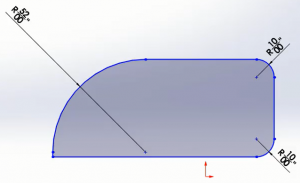

این امکان وجود دارد که همزمان فیلت (fillet) را روی چند گوشه اعمال کنیم. اما گوشه هایی که همزمان انتخاب شوند، حتما اندازه شعاع یکسان خواهند داشت. به عنوان مثال برای طراحی ترسیمه زیر، باید حداقل دو بار دستور فیلت (fillet) را انتخاب کنیم.
چمفر(chamfer) در سالیدورک

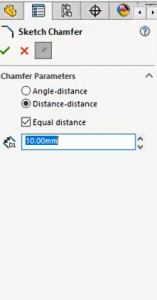

برای ایجاد چمفر در ترسیمه های دوبعدی سالیدورک، پس از انتخاب دستور، کادر زیر در سمت چپ باز می شود.

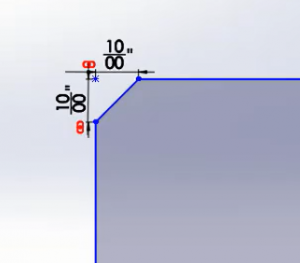

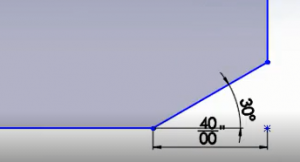

در این کادر می توانیم از روش های مختلف اندازه اضلاع و یا زاویه چمفر(chamfer) را وارد کنیم.
