شیت متال سالیدورک – برای ایجاد برخی از مدل هایی که از ورق ها تشکیل می شوند، نیاز داریم که ابتدا یک مدل سه بعدی از آنها ایجاد کنیم و سپس مدل خود را به یک پوسته تبدیل کنیم. مثلا به تصویر زیر نگاه کنید. اگر بخواهیم اول یک ورق فلزی با مشخصات دلخواه ایجاد کنیم و سپس با افزودن ورق های جدید، انجام برش و خم کردن ورق ها به مدل نهایی برسیم مسیرمان ممکن است دشوار باشد. (البته این یک مدل ساده است. برای مدل های پیچیده تر، مسیر ما هم دشوارتر خواهد بود.)

اما برای ورقکاری در سالیدورک می توانیم مدل سه بعدی توپر را با استفاده از ابزارهای معمول سالیدورک ایجاد کنیم و سپس این مدل توپر را به یک پوسته نازک تبدیل کنیم و محل برش و خمش را مشخص نماییم. به این وسیله می توانیم مسیر دشوار قبلی را به یک مسیر ساده تر تبدیل کنیم. تبدیل مدل سالید به ورق فلزی با استفاده از دستور Convert to Sheet Metal در سالیدورک قابل انجام است.

ابتدا جسم سالید مدنظرمان را طراحی می کنیم.

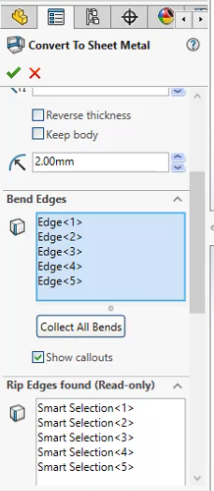

سپس بعد از انتخاب دستور Convert to Sheet Metal در سالیدورک ، ضخامت پوسته مدنظر، محل های برش و محل های خمش را در کادرها مشخص می کنیم. در ویدیوی این صفحه، نحوه این کار با جزئیات شرح داده شده است.

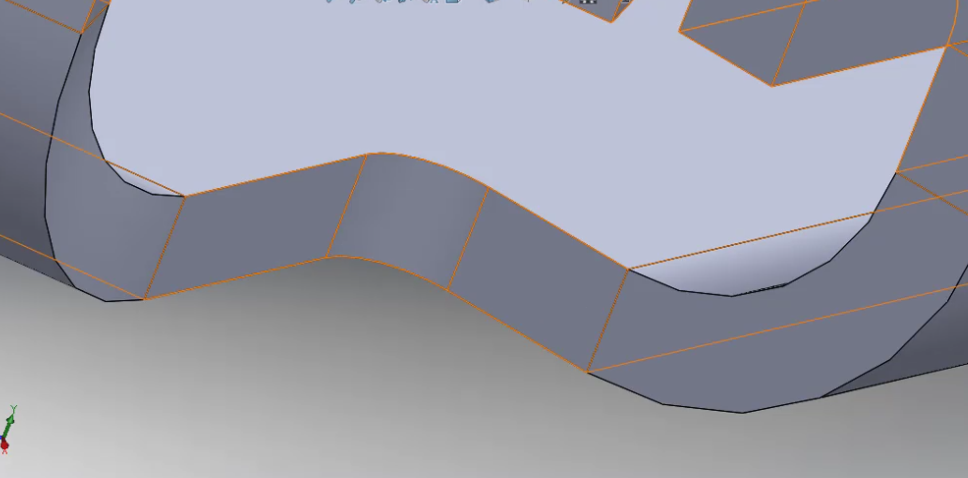

در نهایت یک محصول ساخته شده با ورق با مشخصاتی که تعیین کرده ایم خواهیم داشت.

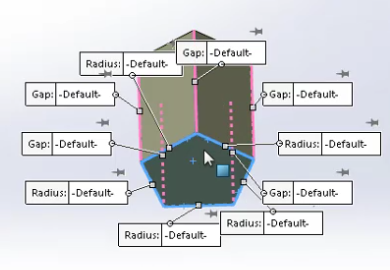

حتی می توانیم با انجام تنظیماتی، شکل دقیق لبه ها و گوشه ها را هم تعیین نماییم.
